臥式消防泵的使用規格一般都是非常多的，臥式消防泵也有不同的結構。

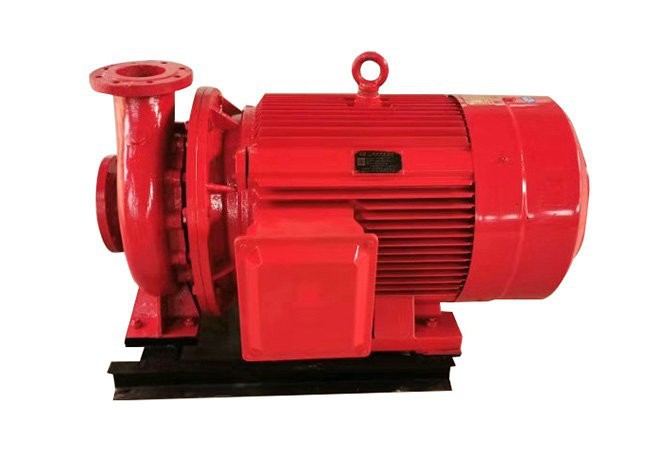

　　臥式單級消火栓噴淋泵的結構說明：

　　1.臥式消防泵型：消火栓噴淋泵由電機和泵兩部分組成,泵和電機是同一個軸,泵的結構包括泵體、葉輪、泵蓋、等其他部件組成。泵的進出口在同一水平軸線上,而且口徑規格也相同,裝卸很是方便,占地面積也不大。泵有底座,安裝非常方便,增加泵運行時候的穩定性。泵密封采用的是機械密封,具有密封可靠,無泄漏的特點。

　　2.臥式消防泵：XBD-W型單吸多級分段式消防泵由電機的泵兩部分組成,電機為Y型三相異步電機,泵和電機采用聯軸器連接,整體都是剛性連接,使用時不需要再校正。泵是由定子部分和轉子兩部分組成的。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為了以防定子磨損,定子上裝上了密封環、平衡套等,磨損后可更換備件。轉子部分由軸、中輪等組成。轉子下端是水潤滑軸承,上邊是角接觸球軸承,泵的軸向力大部分都是由平衡鼓來承擔的,其他小部分是殘余軸下向力由角接觸球軸承來承受的。
　　以上便是關于臥式消防泵結構說明的全部內容了。臥式消防泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。
